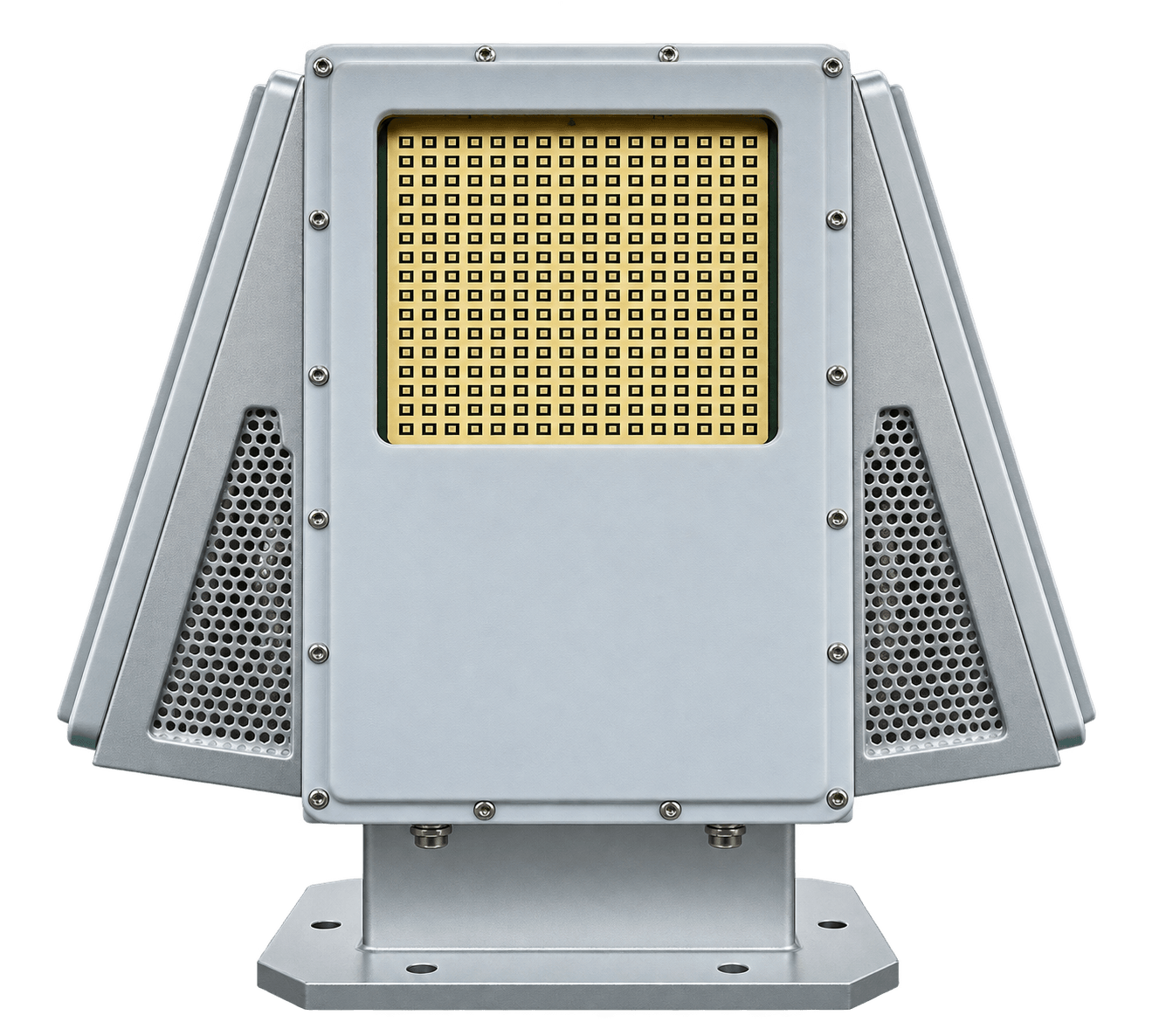

Портативная фазированная РЛС Ka-диапазона 3 км

Портативная фазированная радиолокационная станция Ka-диапазона предназначена для обнаружения, определения координат и автоматического сопровождения малоразмерных воздушных целей, а также обнаружения людей и транспорта на земле. РЛС определяет четыре основных параметра цели: дальность, азимут, угол места и скорость. Поддерживает автоматическое формирование трасс, программируемые зоны контроля, самодиагностику и возможность объединения нескольких РЛС в сеть.

Дальность обнаружения малого БПЛА: ≥ 3 км
Сопровождение целей: до 64 / панель
Рабочий диапазон: Ka
Потребляемая мощность: 600 Вт для четырёхпанельной версии

3 640 000 ₽

Описание

РЛС определяет четыре основных параметра цели: дальность, азимут, угол места и скорость. Поддерживает автоматическое формирование трасс, программируемые зоны контроля, самодиагностику и возможность объединения нескольких РЛС в сеть.

Ключевые возможности

Обнаружение и сопровождение: Автоматическое обнаружение и сопровождение целей с формированием трасс.
Режимы: TWS, TAS, STT
Распознавание: Автоматическое распознавание типа цели.
Зоны контроля: Программируемые зоны контроля с автоматическим оповещением при обнаружении цели.
Самодиагностика: Встроенная самодиагностика.
Сетевая работа: Возможность объединения нескольких РЛС в сеть для расширения зоны радиолокационного контроля.

Технические характеристики

Рабочий диапазон	Ka
Рабочая полоса	1 ГГц
Тип сигнала	ЛЧМ-импульс
Сканирование	электронное по азимуту и углу места
Дальность обнаружения малого БПЛА	≥ 3 км
Эквивалентная мощность излучения	50 Вт / панель
Сектор обзора одной панели	±45° по азимуту
Круговой обзор	360° в четырёхпанельной конфигурации
Угол места	±45°
Разрешение по дальности	10 м
Угловое разрешение	5°
Разрешение по скорости	1 м/с
Максимальная скорость цели	40 м/с
Период обновления данных	5 с
Количество сопровождаемых целей	до 64 / панель
Размер одной панели	240 × 135 × 55 мм
Размер версии 360°	290 × 290 × 380 мм
Масса	≤8 кг / панель; ≤10 кг / 4 панели
Потребляемая мощность	600 Вт для четырёхпанельной версии
Варианты установки	стационарная / автомобильная / переносная
Рабочая температура	−30…+55 °C
Степень защиты	IPX6

Применение

Используется для обнаружения и автоматического сопровождения малоразмерных воздушных целей, а также обнаружения людей и транспорта на земле. Поддерживает стационарную, автомобильную и переносную установку, однопанельную конфигурацию и систему кругового обзора 360°.
