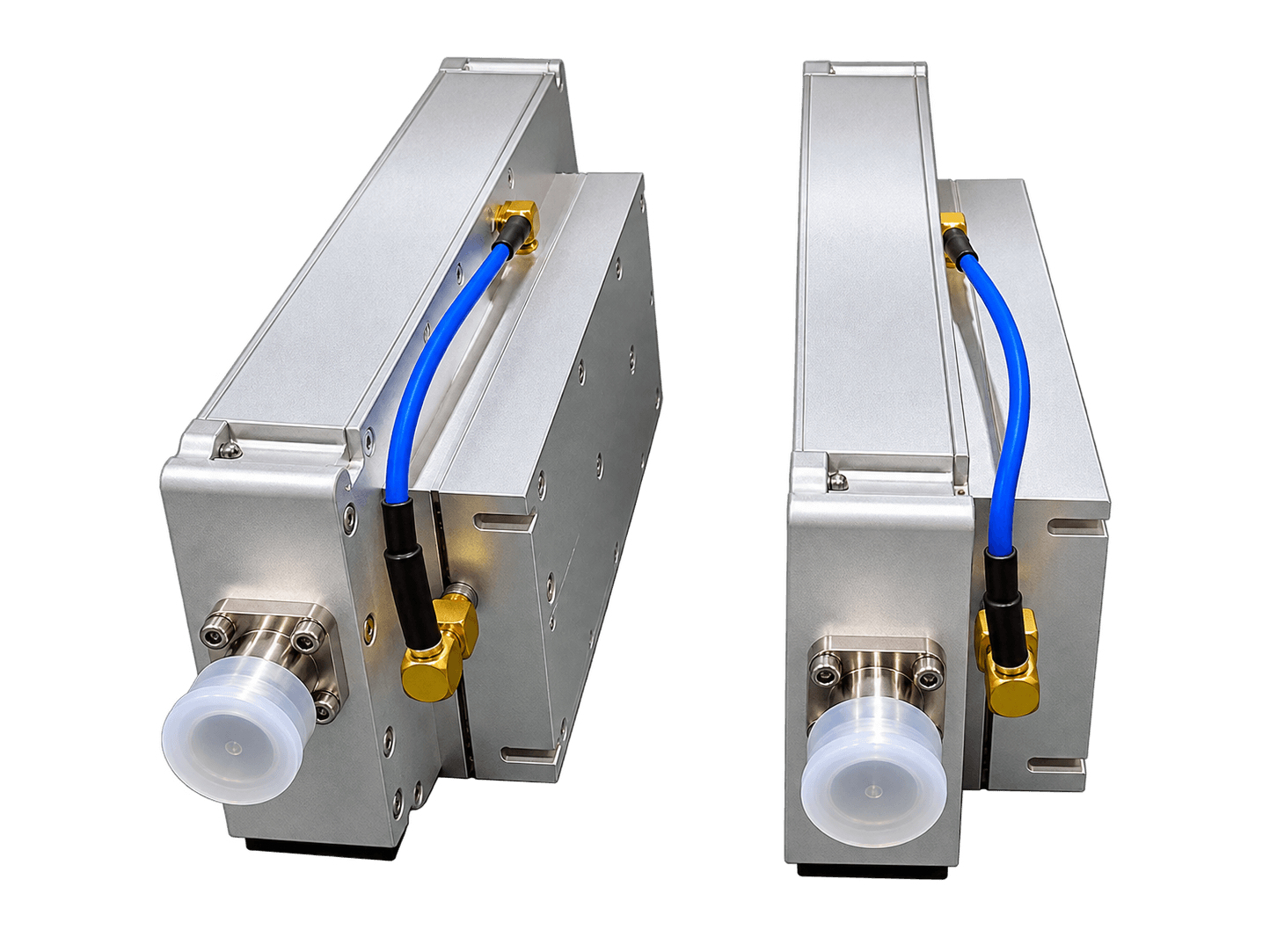

Широкополосный GaN-усилитель мощности 6–18 ГГц, 100 Вт
GS-HPA-6G-18G-100W-CW
- Диапазон частот
- 6–18 ГГц
- Выходная мощность CW
- 100 Вт тип.
- Коэффициент усиления
- 48 дБ тип.
- Модель
- GS-HPA-6G-18G-100W-CW
286 000 ₽
Описание
Высокомощный широкополосный усилитель непрерывного сигнала, работающий в диапазоне 6–18 ГГц. Устройство построено на технологии GaN (нитрид галлия) и рассчитано на формирование выходной мощности до 100 Вт в широком диапазоне частот. Типовой коэффициент усиления составляет 48 дБ, неравномерность усиления — ±2,25 дБ.
Усилитель предназначен для профессиональных радиочастотных комплексов, испытательных стендов, систем EMC и других специализированных ВЧ/СВЧ-систем. Предусмотрены встроенные функции контроля температуры, напряжения и тока с автоматическим отключением при выходе параметров за допустимые пределы.
Технические характеристики
| Модель | GS-HPA-6G-18G-100W-CW |
|---|---|
| Диапазон частот | 6–18 ГГц |
| Выходная мощность CW | 100 Вт тип. |
| Коэффициент усиления | 48 дБ тип. |
| Неравномерность усиления | ±2,25 дБ |
| КСВН по входу | до 1,8:1 |
| Подавление побочных составляющих | 60 дБн |
| Питание | 220 В AC |
| Максимальный потребляемый ток | 20 А |
| Входной разъём | SMA-K |
| Выходной интерфейс | WRD500D36 |
| Рабочая температура | −10…+55 °C |
| Температура хранения | −40…+85 °C |
| Относительная влажность | до 90% без конденсации |
Применение
Предназначен для профессиональных радиочастотных комплексов, испытательных стендов, систем EMC и других специализированных ВЧ/СВЧ-систем.
